👋 1 - Giới thiệu chung

Trong thời đại mà tự động hóa và năng suất cao là yếu tố then chốt quyết định thành công trong ngành in ấn, việc lựa chọn một thiết bị hỗ trợ tối ưu là điều vô cùng quan trọng. Máy Duplo DC-10/60 được thiết kế như một giải pháp toàn diện cho các nhà in vừa và lớn, đặc biệt trong các công đoạn bắt liên, đóng kim và hoàn thiện thành phẩm.

Bạn có đang gặp tình trạng:

• Tài liệu cần sắp xếp theo bộ nhưng nhân công thực hiện chậm và sai sót?

• Thao tác đóng kim, gấp tài liệu và cắt sau in mất thời gian và thiếu đồng nhất?

• Máy móc vận hành không ổn định, dễ lỗi, khiến tiến độ giao hàng bị chậm trễ?

👉 Nếu câu trả lời là “có”, thì chiếc Duplo DC-10/60 chính là cánh tay phải bạn đang tìm kiếm!

Trong bài viết này, chúng tôi sẽ hướng dẫn bạn từng bước hiểu rõ nguyên lý hoạt động, cách sử dụng hiệu quả, căn chỉnh đúng chuẩn, và khắc phục lỗi thường gặp của máy Duplo DC-10/60 — tất cả đều được trình bày một cách trực quan, thực tế và dễ áp dụng.

Không những thế, bạn còn được xem kèm video hướng dẫn chi tiết để đảm bảo hiểu đúng và thao tác chuẩn ngay từ lần đầu.

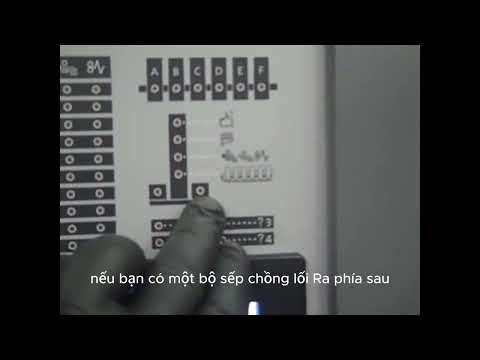

📽️ [Xem Video Hướng Dẫn Sử Dụng & Sửa Chữa Tại Đây]

(12) HƯỚNG DẨN SỬ DỤNG MÁY DUPLO DC 4.000 - 5.000 - 10/60 - YouTube

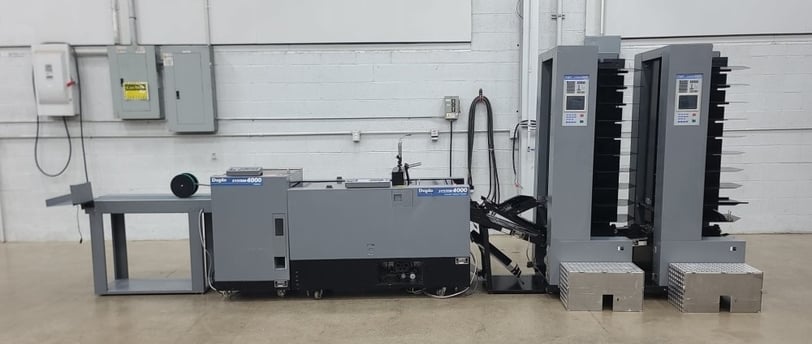

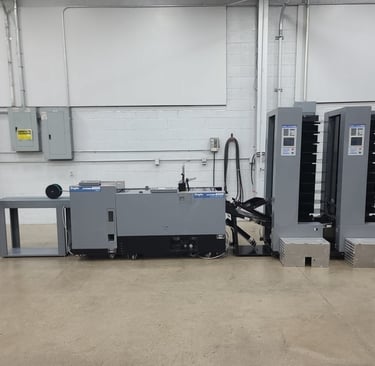

⚙️ 1. Nguyên Lý Hoạt Động Của Máy Duplo DC-10/60

Máy Duplo DC-10/60 là một thiết bị tự động hóa cao cấp, vận hành theo cơ chế hút giấy bằng chân không và xử lý tuần tự theo quy trình định sẵn, giúp người vận hành tiết kiệm thời gian, công sức và giảm thiểu rủi ro sai sót trong quá trình sắp xếp – hoàn thiện tài liệu. Dưới đây là mô tả chi tiết từng bước trong nguyên lý hoạt động:

🔄 1.1. Hệ thống hút giấy chân không

• Mỗi khay chứa tài liệu của máy (tổng cộng 2 - Tháp, mỗi tháp 10 - khay độc lập) được trang bị đầu hút chân không thông minh bằng dây bằng tải.

• Khi máy vận hành, đầu hút này sẽ tạo áp suất âm nhẹ để tách từng tờ giấy ra khỏi chồng giấy, đảm bảo không bị lấy cùng lúc nhiều tờ (tránh tình trạng dính giấy hoặc bỏ sót).

• Cảm biến quang học được tích hợp để kiểm tra việc nạp giấy liên tục và chính xác.

🗂️ 1.2. Bắt liên tự động theo bộ

• Sau khi giấy được hút lên, hệ thống băng chuyền và kẹp giấy sẽ đưa từng tờ đến đúng vị trí.

• Máy thực hiện thao tác xếp tài liệu theo trình tự đã lập trình trước đó, ví dụ: từ trang 1 đến 10 cho từng bản in.

• Tính năng này đặc biệt quan trọng trong in sách, catalogue, tài liệu hướng dẫn, phiếu khảo sát,... nơi mà việc sai thứ tự trang sẽ gây hậu quả lớn.

🧷 1.3. Tùy chọn đóng kim, gấp và cắt bụng

Sau khi tài liệu đã được xếp đúng bộ, người dùng có thể kích hoạt các chức năng hoàn thiện ngay trên cùng một máy:

• ✅ Đóng kim (stapling): Máy có thể tự động đóng kim 2 đầu hoặc giữa gáy tùy theo cài đặt. Vị trí kim có thể được điều chỉnh linh hoạt để phù hợp với nhiều loại tài liệu.



• ✅ Gấp tài liệu: Các lựa chọn như gấp đôi (half-fold) hoặc gấp ziczac (Z-fold) giúp định hình sổ sách, tờ rơi hay các mẫu quảng cáo gọn gàng và đẹp mắt.



• ✅ Cắt bụng (trimming): Máy có thể cắt mép giữa để loại bỏ phần dư thừa hoặc chia đôi tập tài liệu, mang lại tính chuyên nghiệp và đồng nhất cao.

📈 Lợi ích vượt trội từ cơ chế hoạt động thông minh

• Tốc độ cao, độ chính xác tuyệt đối: Dù khối lượng tài liệu lớn, máy vẫn đảm bảo sắp xếp và xử lý chính xác từng bộ.

• Tích hợp nhiều tính năng trong một lần chạy: Không cần di chuyển sang các máy khác để đóng kim, gấp hoặc cắt.

• Tối ưu hóa nhân lực: Một người vận hành có thể kiểm soát toàn bộ quá trình, giảm chi phí và lỗi vận hành.

  📋 2. Hướng Dẫn Sử Dụng Máy Duplo DC-10/60

• Máy Duplo DC-10/60 được thiết kế với giao diện điều khiển trực quan và thân thiện, giúp người dùng dễ dàng làm chủ quy trình từ chuẩn bị tài liệu, cài đặt chế độ, cho đến khi hoàn thiện thành phẩm.

🧠 2.1. Hiểu Rõ Giao Diện Điều Khiển

Trước khi vận hành, bạn cần nắm rõ các bộ phận và nút chức năng chính trên bảng điều khiển của máy

• 🔘 Start/Stop: Nút bắt đầu và dừng quy trình. Nhấn Start để vận hành, Stop để tạm dừng ngay lập tức khi cần kiểm tra hoặc xử lý lỗi.

• ⚙️ Mode Select: Nút lựa chọn chế độ hoạt động, bao gồm:

  • Collate (Bắt liên)

  • Staple (Đóng kim)

  • Fold (Gấp)

  • Trim (Cắt bụng)

• 📺 LCD Display: Màn hình hiển thị thông số như:

  • Số bộ cần in

  • Trạng thái hiện tại của máy

  • Thông báo lỗi nếu có

• 🔔 Cảnh báo bằng đèn LED: Cảnh báo trực quan khi xảy ra lỗi (kẹt giấy, hết giấy, cần vệ sinh,...)

🧰 2.2. Các Bước Vận Hành Cơ Bản

Làm theo quy trình sau để đảm bảo máy hoạt động ổn định và cho ra sản phẩm chính xác:

✅ Bước 1: Chuẩn Bị Tài Liệu

• Phân chia tài liệu theo thứ tự trang (nếu cần).

• Đặt giấy ngay ngắn vào từng khay (tối đa 20 khay).

• Kiểm tra lại giấy không bị cong, ẩm hoặc bám bụi.

✅ Bước 2: Cài Đặt Chế Độ

• Chọn chế độ mong muốn trên bảng điều khiển: chỉ bắt liên hoặc kết hợp với đóng kim, gấp, cắt.

• Nhập số lượng bộ cần xử lý (ví dụ: 100 bộ tài liệu - 10 trang/1 bộ).

✅ Bước 3: Kiểm Tra & Khởi Động

• Kiểm tra khay ra, khay giấy và dao cắt nếu dùng.

• Nhấn nút Start để bắt đầu quá trình hoạt động.

✅ Bước 4: Giám Sát Vận Hành

• Theo dõi màn hình LCD và đèn cảnh báo.

• Nếu có lỗi: máy sẽ dừng, thông báo lỗi sẽ hiện trên màn hình.

✅ Bước 5: Thu Gom Thành Phẩm

• Tài liệu sau khi hoàn tất sẽ được đưa ra khay nhận sản phẩm, sắp xếp gọn gàng.

• Kiểm tra ngẫu nhiên 1–2 bộ để đảm bảo chất lượng.

  Xem video ở đây: (12) HƯỚNG DẨN SỬ DỤNG MÁY DUPLO DC 4.000 - 5.000 - 10/60 - YouTube

🧼 2.3. Lưu Ý Khi Sử Dụng

• 👉 Luôn vệ sinh khay giấy và đầu hút định kỳ.

• 👉 Không dùng giấy quá mỏng hoặc bám bụi dễ gây kẹt.

• 👉 Cài đặt chính xác chế độ trước khi bắt đầu.

• 👉 Không thay đổi chế độ giữa chừng khi máy đang chạy.

🛠️ 3. Căn Chỉnh Các Bộ Phận Hoàn Thiện

• Máy Duplo DC-10/60 không chỉ nổi bật với chức năng bắt liên mà còn tích hợp ba bộ phận xử lý sau in chuyên dụng: Đóng kim – Gấp – Cắt bụng. Để sản phẩm đầu ra đạt chất lượng cao, người vận hành cần hiểu rõ từng bộ phận và biết cách căn chỉnh chính xác theo nhu cầu thực tế

📌 3.1. Đóng Kim (Stapling)

Mục đích: Giữ các tờ tài liệu đã được bắt liên lại thành bộ, giúp dễ dàng lưu trữ hoặc phát hành.

✅ Tùy chỉnh vị trí kim đóng:

• Máy hỗ trợ 2 đầu kim trái – phải hoặc kim giữa gáy (tùy theo loại tài liệu như: báo cáo, sách, tập học sinh...).

• Người dùng có thể điều chỉnh vị trí kim bằng các núm xoay cơ học hoặc giao diện điện tử trên bảng điều khiển.

✅ Thay kim khi mòn:

• Mỗi đầu kim có tuổi thọ nhất định, cần thay mới nếu:

  • Kim đóng không chặt.

  • Bị lệch vị trí ghim.

  • Gây rách giấy.

• Dùng kim chính hãng hoặc tương thích theo hướng dẫn của nhà sản xuất để tránh hư máy.

✅ Kiểm tra bộ phận nạp kim:

• Đảm bảo không bị kẹt.

• Nạp kim đúng cách, đúng chiều.

📌 3.2. Gấp Tài Liệu (Folding)

Mục đích: Tạo hình dáng chuẩn cho tờ rơi, brochure, sách gấp, giúp dễ phân phối và trình bày chuyên nghiệp.

✅ Lựa chọn kiểu gấp phù hợp:

• Gấp đôi (Half-fold): Phù hợp cho sổ tay, tập học sinh, nội dung ngắn.

• Gấp ziczac (Z-fold): Phù hợp cho brochure, hướng dẫn sử dụng, tờ rơi nhiều mặt.(Tuỳ theo model máy)

✅ Căn chỉnh con lăn gấp:

• Điều chỉnh khoảng cách giữa các con lăn gấp để phù hợp với độ dày giấy.

• Nếu giấy bị nhăn hoặc lệch khi gấp, kiểm tra lại áp lực lăn và loại giấy.

✅ Lưu ý về giấy gấp:

• Nên sử dụng giấy không quá mỏng (< 80gsm) hoặc quá dày (> 200gsm).

• Không sử dụng giấy có lớp phủ bóng quá dày dễ gây trượt.

📌 3.3. Cắt Bụng (Center Trimming)

Mục đích: Cắt bỏ phần mép giữa của tài liệu sau khi gấp đôi, giúp sản phẩm đều và chuyên nghiệp.

✅ Thiết lập vị trí cắt chính xác:

• Sử dụng thước căn hoặc giao diện điện tử để xác định độ rộng cần cắt.

• Thử nghiệm với 1–2 bộ trước khi chạy hàng loạt.

✅ Kiểm tra dao cắt:

• Dao cần bén, không mẻ hoặc bị cùn.

• Thay dao khi thấy cắt không ngọt, có dấu hiệu xé giấy hoặc để lại viền sần.

✅ Bảo trì dao cắt định kỳ:

• Vệ sinh bụi giấy sau mỗi lần sử dụng.

• Bôi trơn trục dao bằng dầu chuyên dụng để tránh rỉ sét.

✅ Kết luận phần 3:

Căn chỉnh đúng các bộ phận hoàn thiện không chỉ đảm bảo chất lượng sản phẩm đầu ra đẹp mắt mà còn kéo dài tuổi thọ của máy, hạn chế hư hỏng vặt và giảm chi phí bảo trì. Việc huấn luyện người vận hành thao tác đúng ngay từ đầu sẽ giúp tiết kiệm rất nhiều trong quá trình sản xuất.

🚨 4. Khắc Phục Các Lỗi Thường Gặp

Dù là thiết bị hiện đại và ổn định, máy Duplo DC-10/60 vẫn có thể gặp một số lỗi thường thấy trong quá trình vận hành. Hiểu và xử lý kịp thời sẽ giúp tiết kiệm thời gian, tránh gián đoạn sản xuất, và kéo dài tuổi thọ của máy.

🧾 4.1. Tổng hợp lỗi và cách xử lý nhanh

Lỗi thường gặp

Nguyên nhân có thể

Cách xử lý đề xuất

Kẹt giấy (Paper Jam)

Giấy cong, đặt lệch, bụi nhiều trong khay hút hoặc cảm biến

- Tắt máy, mở nắp theo hướng dẫn

- Lấy giấy ra nhẹ nhàng, không xé

- Lau sạch cảm biến bằng khăn khô mềm

Không hút giấy

Motor hút yếu, đầu hút bám bụi, giấy quá trơn hoặc quá mỏng

- Vệ sinh đầu hút, thay giấy phù hợp

- Kiểm tra và vệ sinh hệ thống motor chân không

Đóng kim lệch / không chắc

Kim bị mòn, đầu đóng kim lệch trục hoặc sai vị trí

- Thay kim mới đúng chuẩn

- Kiểm tra căn chỉnh vị trí kim đóng

- Vặn lại các núm điều chỉnh độ nén

Gấp sai nếp

Kiểu gấp cài sai, con lăn bẩn hoặc quá chặt/lỏng

- Kiểm tra lại chế độ gấp

- Vệ sinh và cân chỉnh con lăn gấp

Cắt bụng không đều

Dao cùn, căn vị trí sai, giấy bị lệch khi cắt

- Thay hoặc mài dao cắt

- Kiểm tra và cố định giấy đúng vị trí trước khi cắt

Máy không hoạt động

Quên nhấn Start, lỗi nguồn, lỗi cảm biến

- Kiểm tra nguồn điện (220V – 3 pha)

- Kiểm tra các khay giấy, đảm bảo đóng kín

- Xem thông báo lỗi trên màn hình LCD

🧾 4.1. Tổng hợp lỗi và cách xử lý nhanh

⚠️4.2. Cách nhận biết lỗi qua hệ thống cảnh báo

• Màn hình LCD: Hiển thị mã lỗi (VD: E01 – Paper Jam, E04 – Staple Error…).

• Đèn LED nhấp nháy màu đỏ hoặc cam: Báo lỗi ngay tại vị trí xảy ra sự cố (ví dụ: khay số 5 bị kẹt giấy sẽ có đèn báo tại đó).

• Âm thanh cảnh báo: Một số lỗi nặng sẽ có còi báo hiệu để nhắc người vận hành kiểm tra ngay.

👉 Bạn nên chuẩn bị một bảng tra mã lỗi đi kèm máy để dễ xác định và xử lý trong trường hợp không có kỹ thuật viên bên cạnh.

🔧 4.3. Khi nào cần liên hệ kỹ thuật viên?

• Đã thử xử lý theo hướng dẫn nhưng lỗi lặp lại.

• Có dấu hiệu rò điện, bốc mùi khét, hoặc linh kiện bị gãy hỏng.

• Cần thay thế phụ tùng chuyên dụng (dao cắt, motor, đầu hút…).
